一、半導體硅片視覺檢測的核心價值

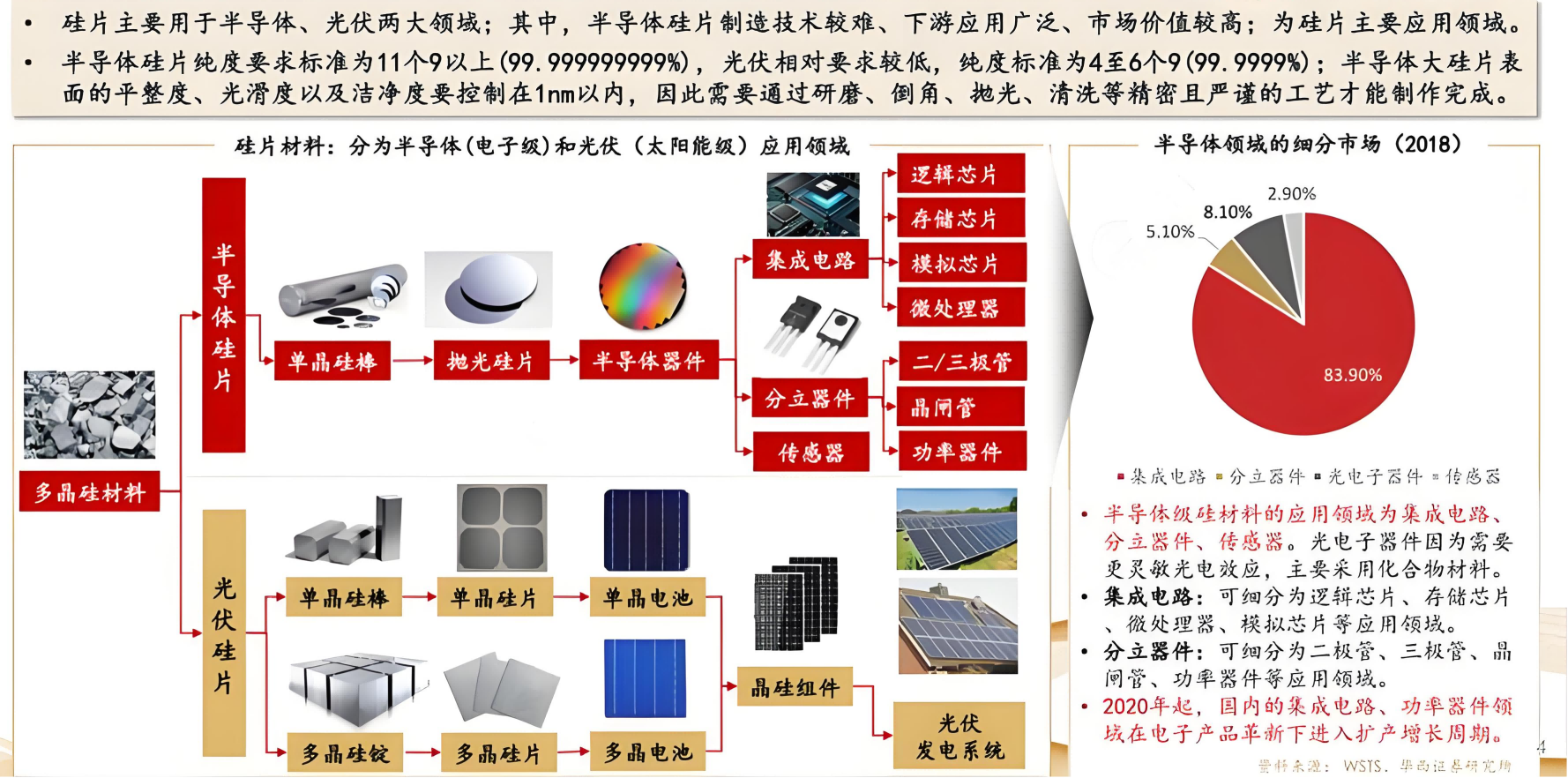

半導體硅片作為芯片制造的核心基材，其表面和內部缺陷直接影響芯片良率與性能。傳統人工檢測受限于精度（僅能識別微米級缺陷）和效率（單次檢測需數十分鐘），已無法滿足先進制程（如 3nm 以下工藝）對硅片質量的嚴苛要求。機器視覺檢測技術憑借亞微米級精度（可達 0.1μm）、全表面 100% 覆蓋檢測和分鐘級快速成像分析能力，成為半導體產業鏈中關鍵的質量管控手段。

二、半導體硅片常見缺陷類型與檢測難點

硅片缺陷按成因可分為原生缺陷（晶體生長階段形成）和工藝缺陷（加工過程中產生），具體類型及檢測要點如下：

（一）原生缺陷：晶體生長的缺陷

1.微缺陷（Microdefects）

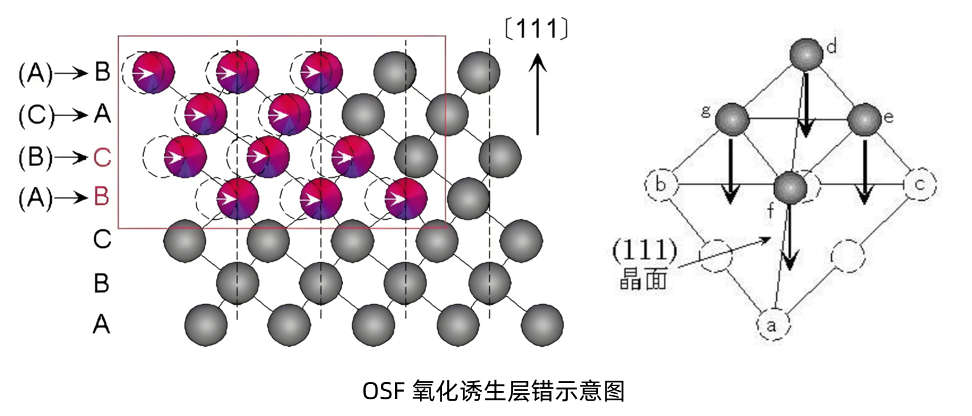

? 表現：直徑 < 1μm 的原子級聚集缺陷（如 COP 空洞、OSF 氧化誘生層錯），肉眼不可見，需通過激光散射或紅外成像檢測。

? 影響：導致器件漏電、擊穿，尤其對 FinFET、GAA 等先進結構危害顯著。

? 檢測技術：暗場激光掃描顯微鏡（DF-LSM），利用缺陷對激光的散射信號成像，分辨率可達 0.2μm。

2.位錯（Dislocations）

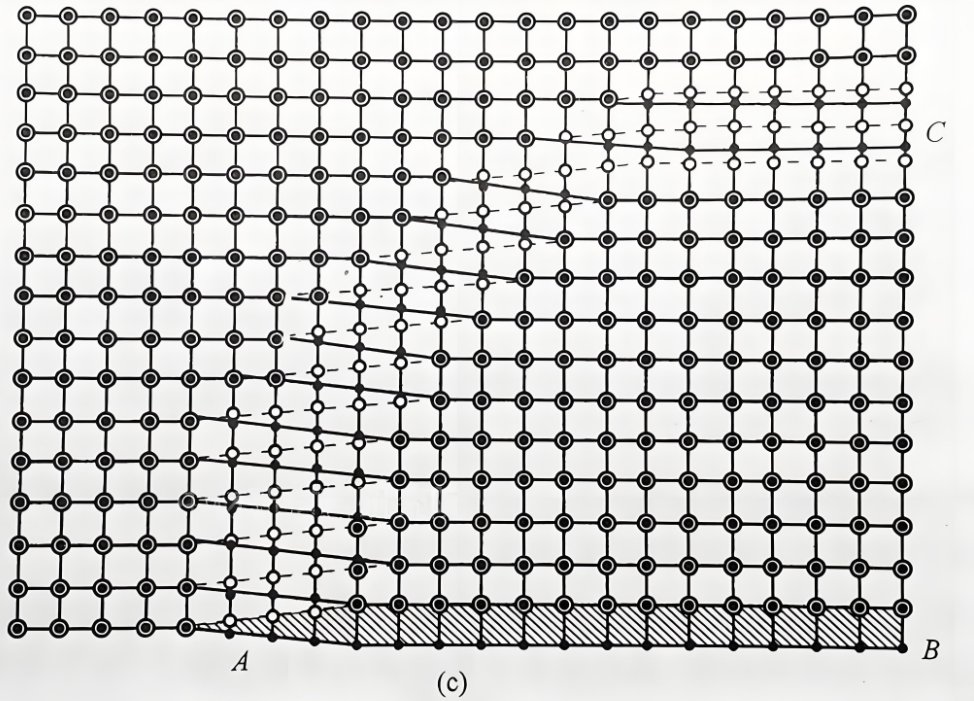

? 表現：晶體原子排列錯位形成的線狀或螺旋狀缺陷，可能延伸至硅片表面。

? 影響：成為重金屬雜質擴散通道，引發器件失效。

? 檢測技術：化學腐蝕后光學顯微鏡觀察（SEMI 標準 F47），或利用電子束缺陷檢測（EBI）定位。

3.漩渦缺陷（Swirl Defects）

? 表現：硅錠生長時因溫度梯度不均形成的漩渦狀微缺陷群，直徑約 10-100nm。

? 影響：降低載流子遷移率，影響芯片速度。

? 檢測技術：需要通過高溫氧化工藝使缺陷 “顯影”，再用紅外顯微鏡觀察。

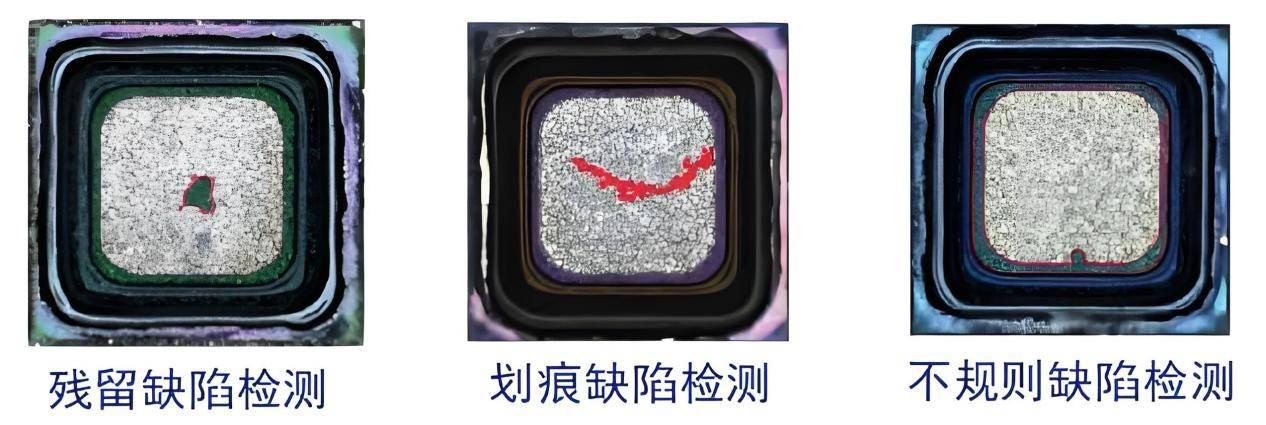

（二）工藝缺陷：加工環節的 “后天損傷”

1.表面顆粒（Particles）

? 表現：直徑 > 0.3μm 的塵埃、金屬顆粒或硅碎屑，多來自切割、拋光環節。

? 影響：導致光刻圖形失真、金屬互連短路，是先進制程（<7nm）的主要良率殺手。

? 檢測技術：激光掃描檢測（LSC），通過顆粒對激光的反射光強變化識別，檢測效率可達每片硅片 < 1 分鐘。

2.劃痕（Scratches）

? 表現：機械加工（如研磨、清洗）導致的微米級線狀損傷，深度可達數十納米。

? 影響：成為應力集中點，可能引發硅片破裂或器件層間開裂。

? 檢測技術：明場光學顯微鏡（放大 500-1000 倍）或原子力顯微鏡（AFM）精確測量深度。

3.氧化層缺陷（Oxide Defects）

? 表現：熱氧化工藝中產生的針孔（Pinhole）、裂紋或厚度不均。

? 影響：柵氧化層缺陷直接導致 MOSFET 器件擊穿，是存儲芯片（如 DRAM）的致命缺陷。

? 檢測技術：橢圓偏振光譜儀測量氧化層厚度均勻性，電容 - 電壓（C-V）測試評估介質完整性。

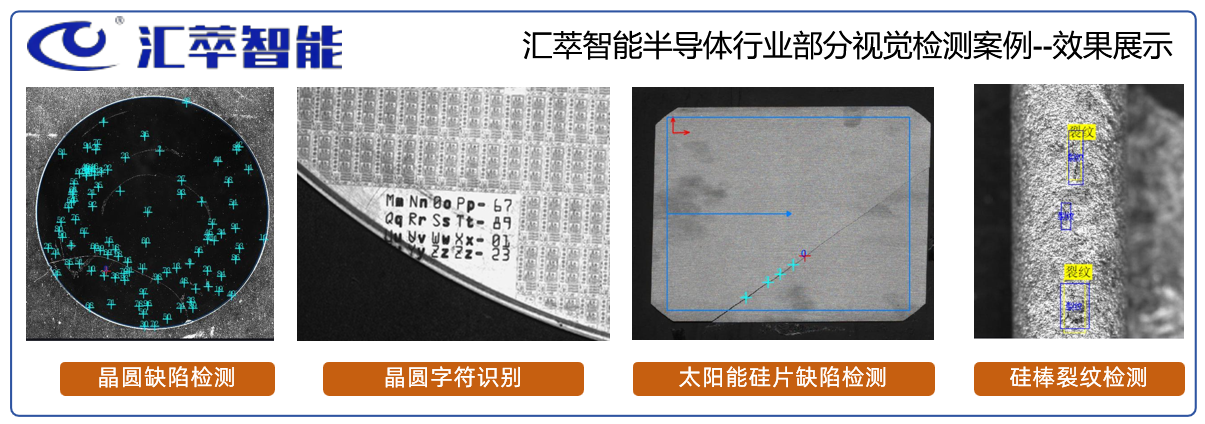

三、視覺檢測的核心應用場景

半導體硅片視覺檢測貫穿硅錠制備→切片加工→拋光清洗→外延生長→晶圓出貨全流程，不同環節的檢測重點與技術方案如下：

（一）硅錠與切片檢測：源頭缺陷管控

? 場景：硅錠截?cái)嗪髮?duì)端面進行檢測，切片（厚度約 100-300μm）后對表面進行全檢。

? 檢測重點：微裂紋、晶體取向偏差、切割損傷層深度。

? 技術方案：

? 激光掃描斷層成像（Laser Tomography）：檢測硅錠內部微裂紋，分辨率達 50μm。

? 紅外透射顯微鏡（IR-TOM）：穿透硅片（硅對 1100-1800nm 光透明）檢測內部顆粒與位錯。

（二）拋光片檢測：表面質量的終極把關

? 場景：硅片拋光后（表面粗糙度 < 1nm）進行出貨前全檢，是半導體廠商接收硅片的關鍵質控點。

? 檢測重點：表面顆粒、劃痕、平整度（TTV<1μm）、微粗糙度（Ra<0.5nm）。

? 技術方案：

? 全自動光學檢測機（AOI）：結合暗場與明場成像，實現顆粒檢測（0.3μm）與表面形貌分析。

? 白光干涉儀（WLI）：測量表面粗糙度與臺階高度，精度達亞納米級。

（三）外延片檢測：異質結構的缺陷篩查

? 場景：在硅片表面生長外延層（如 SiGe、SOI）后，檢測層間界面缺陷與外延層質量。

? 檢測重點：外延層厚度均勻性、層錯密度、應力引起的裂紋。

? 技術方案：

? 光致發光光譜（PL）：通過激發光檢測外延層晶體質量，快速識別非輻射復合中心。

? 掃描電子顯微鏡（SEM）：觀察外延層表面形貌，結合能譜分析（EDS）確認元素分布。

四、技術挑戰與未來趨勢

（一）當前挑戰

1.納米級缺陷檢測：隨著制程向 3nm 以下演進，需檢測尺寸接近電子束波長的缺陷，傳統光學檢測接近物理極限。

2.多物理場融合：?jiǎn)我粰z測技術難以覆蓋所有缺陷類型，需融合光學、電子束、X 射線等多模態數據。

3.實時性要求：先進制程硅片單價超萬美元 / 片，需在 10 分鐘內完成全片檢測并定位缺陷，對算法算力提出極高要求。

（二）未來趨勢

1.電子束檢測（EBI）普及：利用電子束波長優勢（<0.1nm），實現原子級缺陷成像，如 Thermo Fisher 的 Helios G4 PFIB 系統。

2.AI 驅動的智能檢測：通過深度學習算法（如卷積神經網絡 CNN）自動識別罕見缺陷，降低對人工標注的依賴。

3.原位檢測技術：在沉積、刻蝕等工藝設備中集成在線檢測模塊，實現缺陷 “邊制造邊檢測”，縮短良率反饋周期。

五、結語

半導體硅片視覺檢測是保障芯片制造 “地基” 質量的核心技術，其發展直接映射著摩爾定律的演進節奏。從微米到納米，從單一光學檢測到多技術融合，這一領域正通過持續的技術創新，為全球半導體產業的高質量發展筑牢根基。未來，隨著先進制程與新材料的應用，視覺檢測技術將不斷突破物理極限，成為半導體產業鏈中不可或缺的 “質量守門人”。
